ОБЗОР
RS-101 специально разработан для производства предварительно ламинированных инлеев и бесконтактных карт, может автоматически тестировать функцию каждого транспондера в формате листа, поддерживает любой листовой инлей и большинство H.F RFID чипов ISO14443A/B, семейство NFC, ISO15693, Sony Felica и т.д.

Оператор может легко и быстро определить функцию каждого предварительно ламинированного инлея или конечного ламинированного листа перед пробивкой карты. Также можно выполнять задачи кодирования, такие как изменение ключей в форме листа при массовом производстве!

RS-101 может определять протокол чипа и точную модель для большинства чипов на рынке; также автоматически различать смешанные типы чипов. Подключается к ПК, доступна инициализация или персонализация кодирования. Приветствуется предоставление услуг по индивидуальному заказу!

Сокращение затрат на персонал и увеличение производительности - это самые большие преимущества. Это новшество завершает старый метод работы от ручного к автоматическому. Это будет необходимым инструментом для каждого производителя предварительно ламинированных инлеев и карт!

ПОДДЕРЖКА ЧИПОВ

• ISO14443 A: Семейство NXP Mifare (Ultralight, Ultralight C, Std 1K/4K, серия Plus, серия DESFire), Infineon SLE 66R35, Fudan FM11RF08, HuaHong SHC1104, GT4439 и т. д.

• ISO14443 B: Серия ST SRxx, серия InsideSecure PicoPass и т. д.

• ISO15693: Семейство NXP ICode, такие как ICode SLI, семейство Infineon My-d, такие как SRF55V02/10P, серия TI Tag-it, серия ST LRxx, AMIC-A9212 и т. д.

• Семейство NFC: Тег1 (Topaz 512), Тег2 (серия NTag), Тег3 (Sony Felica Lite-s), Тег4 (серия Mifare DESFire) и Тег V (протокол ISO15693) чипы

• Индивидуальные чипы например, ISO14443 B для удостоверения личности, микропроцессор RFID и т. д. по запросу.

ФУНКЦИИ
• Тестирование функции транспондера (M1, M2)
Режим 1 (Быстрое тестирование UID чипа). Во время производства вкладки можно обнаружить плохую пайку на микросхеме и антенне, дефектные транспондеры. Тестер может работать автономно или подключаться к ПК.

Быстрое тестирование UID микросхемы на финальном ламинированном листе перед пробивкой карты. Тестер может отсортировать дефектный транспондер. Оператор помечает их на листе. Статистика общего количества ввода и хорошего количества будет отображаться на дисплее тестера.

Режим 2 (Полное тестирование памяти микросхемы) . UID в начальном блоке/секторе микросхемы может быть прочитан, но не удается закодировать микросхему, поскольку память других секторов уже уничтожена во время ламинирования листа. Для обнаружения дефектной микросхемы необходимо провести полное тестирование чтения и записи памяти сектора для всех микросхем). Блок/сектор может быть прочитан, но не удается закодировать микросхему, поскольку память других секторов уже уничтожена во время ламинирования листа. Для обнаружения дефектной микросхемы необходимо провести полное тестирование чтения и записи памяти сектора для всех микросхем.

• Режим кодирования микросхемы (M3, M4)
Режим 3 (Инициализация кодирования) . Задача заключается в записи ключей в каждую микросхему на листе. Это позволяет сэкономить рабочий процесс и время!

Режим 4 (Кодирование переменных данных) . Выполните задание на финальном ламинированном листе перед пробивкой карты. С помощью этого режима все персонализационные данные будут передаваться с ПК на карты через этот аппарат по одной карте.

• Дополнительные функции и сервис
Разработка индивидуального программного обеспечения в соответствии с запросом клиента
Нужна поддержка специальных микросхем для работы с машиной? Да, мы можем помочь!

Примечания:
• В режиме кодирования проверьте и найдите чип с неправильной функцией заранее, затем начните кодирование

• По умолчанию используются чипы Mifare1K, 4K, Ultralight и ICode SLI для программы кодирования

• Можем предоставить API, SDK для разработки вашего дальнейшего программного обеспечения для персонализации.

• Поставщик не гарантирует результаты кодирования переменных данных после пробивки листа на карту.

ОСОБЕННОСТИ
• Быстрая скорость работы

• Точные результаты тестирования.

• Гибкая конфигурация и хорошая производительность при расширении.

• Модульный дизайн, легко настраивается под любой макет клиента.

• Многофункциональный. Тестирование, кодирование, статистика, переработка

• Снизит физические повреждения поверхности карты по сравнению с обычным процессом кодирования

• Удобный дизайн для пользователя. Можно нажать на педальный переключатель, результаты тестирования будут указаны как на платформе тестера с помощью светодиодной/жидкокристаллической подсветки, так и на экране ПК со стороны клиента.

СПЕЦИФИКАЦИИ

• О машине


На платформе управления есть уголок справочной информации, легко найти тестовый материал. Также разъемы питания, данных и педали переключения находятся на боковой стороне машины.


Вы увидите информацию на ЖК-экране о протоколе RFID, типе микросхемы, общем количестве протестированных транспондеров и количестве исправных функций. Легко узнаваемо для оператора!

• Отображение экрана ПК связано с моделью ПК

- Красный блок указывает на неисправную функцию транспондера

- Белый блок показывает исправную функцию транспондера

- Каждый прямоугольный блок показывает каждый транспондер листового вкладыша

- Данные UID в левом верхнем углу каждой области индикации транспондера

- Красный цвет указывает на неисправную функцию транспондера после тестирования

- Белый цвет блока указывает на исправную функцию транспондера после тестирования

• Машиностроение и разработка

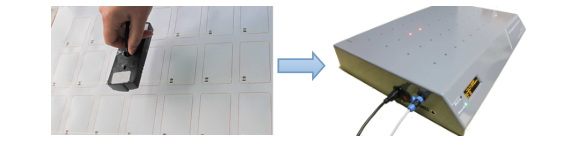

В связи с потребностями отрасли RFID производители вкладок и бесконтактных карт не могли найти надежный и многофункциональный инструмент для тестирования вкладок, который поможет им повысить эффективность производства и контроль выходной продукции.

Мы, компания RSID Solutions, ставим перед собой задачу создать инновационное решение для глобального рынка. После двухлетних усилий с разработчиками и постоянного изучения и общения с типичными пользователями, мы с гордостью рекомендуем вам такое революционное решение!

Цель - разработать и создать высококлассный тестер вкладок на уровне промышленного производства в отрасли рабочих карт/RFID. Дни и ночи безостановочного тестирования на протяжении процесса разработки, а также достаточно сложные испытания были проведены, что гарантирует отличный продукт!

• Обратная связь пользователей

Многие экспортеры вкладок и производители карт были в восторге и высоко оценили, когда прибрели это! Мы рады поделиться с вами большим количеством информации об опыте пользователей!

• Видео и Узнать больше…
Для более полного понимания такого захватывающего тестера листового вкладыша вы можете посмотреть видео нажав на ссылку ниже:

https://www.youtube.com/watch?v=rKufdWbu70E

Азия:



Европа:



Северная Америка：



Южная Америка：



Африка：



Океания：



Специальный ：

Услуги до продаж

• Ответим на ваш запрос в течение 24 часов.
• Общение по электронной почте.
• Всегда рады принять вас на посещение нашего завода и конечных пользователей в Китае.
• Помощь в оформлении визы и выдаче пригласительного письма.
• Мы предоставляем вам консультации 24/7 в процессе продажи и послепродажного обслуживания по телефону или почте. Мы поддержим вас в консультационном мнении при покупке, объяснении различных технических проблем и надежном обеспечении технической поддержки.

Услуги по покупке

• Общение по электронной почте.
• Всегда рады принять вас на посещение нашего завода и конечных пользователей в Китае.
• Помощь в оформлении визы и выдаче пригласительного письма.

Услуги после продажи

• Онлайн-поддержка, обратная связь в течение 24 часов после получения письма
• Подготовлено достаточное количество запасных частей для вас...
• Инженер на объект клиента для обучения и ремонта
• Наши оборудования имеют 12 месяцев гарантии качества после продажи. Если оборудование не работает из-за собственных причин, мы предоставим бесплатное обслуживание и заменим поврежденные запасные части.
• Мы будем осуществлять пожизненное обслуживание всех наших проданных оборудований. После гарантийного периода, если вы не можете обслуживать оборудование самостоятельно, мы обязаны приехать на место и помочь вам в обслуживании. Стоимость запасных частей, а также расходы на проезд и рабочее время работника будут обсуждаться отдельно. Запасные части будут предоставляться как в период гарантии, так и вне его.
• После завершения обслуживания наш сервисный инженер проведет обучение для операторов в течение достаточного времени, чтобы операторы могли самостоятельно осуществлять эксплуатацию, наладку и ежедневное обслуживание предприятия.

Общие вопросы
В ：Кому понадобится тестер для листовых вкладок?
A: Это необходимый и отличный инструмент для любого производителя H.F Inlay и RFID Card. Слишком много людей так радуются, когда приобретают его!

Q: Какова основная функция такого тестера?
A: Может помочь производителю обнаружить функцию каждого транспондера/вкладки на листовой форме. Главным образом на 3 проверочных точках на следующих процессах:

• Найти дефектный связывающий транспондер (форма антенны и чипа). Для плохих можно переработать вручную. Улучшите вашу выходную продукцию.

• Быстрая проверка Chip UID или полная верификация R/W для предварительно ламинированного листа . С этой функцией вы можете отсортировать и пометить плохие функциональные чипы на листе. Машина может статистически определить общее количество ввода и хорошее количество. Улучшите рабочую эффективность.

• Инициализация кодирования в каждом чипе на листе . После окончательной ламинации листа и перед пробивкой карты можно инициализировать/кодировать чипы с теми же данными. Конечно, можно обнаружить плохие функциональные чипы во время процесса кодирования.

Q: Какие максимальные размеры макетов он может обнаружить?
A: Любые размеры и макеты, какие только можно представить: 3x5, 3x7, 3x8, 4x10, 6x8, 6x9, 7x8. Любой макет и размер будут приветствоваться, без ограничений!

Q: Каждый тестер Inlay настраивается для клиента?
A: Каждый тестер будет изготовлен точно по вашему макету. Пожалуйста, не забудьте предоставить нам несколько листов для каждого чипа, предназначенного для тестового запуска.

Для тестирования функций чтения/записи RFID мы поддерживаем большинство моделей чипов на рынке. Если у вас есть какой-либо настраиваемый чип, мы предоставим услугу по разработке нового тестера.

Q: У нас есть различные макеты листов в форматах 3 x 6, 3 x 7, 3 x 8, 4 x 4, 5 x 5, 4 x 7, 6 x 7, 8 x 7 и 8 x 6 позиций. Возможно ли проверить эти макеты с помощью этого тестера для вкладок?
A: В основном НЕТ. Но может быть хорошо, если горизонтальные и вертикальные размеры шага каждой вкладки одинаковы, а также горизонтальные и вертикальные размеры края каждой вкладки в макете угловой точки одинаковы.

Поскольку у большинства макетов листов вкладок разные и специфические размеры, у каждого производителя бесконтактных карт свой собственный макет листа вкладки. Поэтому у каждого производителя вкладок и бесконтактных карт очень ограниченный макет. Им нужен тестер вкладок, соответствующий размеру.

Для профессионального производителя OEM предварительно ламинированных листов вкладок да, они предпочитают, чтобы тестер вкладок мог работать с разными макетами листов при производстве заказа на различные макеты вкладок. На данный момент у нас нет такого гибкого тестера вкладок различного размера.

Q: Как работает этот детектор?
A: Вот краткий процесс для вашего понимания:
→ Положите предварительно ламинированный лист вкладки на платформу
→ Нажмите на педаль переключения ногой
→ Экран ЖК-дисплея отображает тип чипа и количество протестированных
→ Сканируйте по одному транспондеру/карте, и плохие будут выделены красным индикатором LED. В то же время результаты тестирования будут отображаться на экране ПК в программном меню

→ Оператор отмечает дефектную вкладку/карту маркером. Тем временем можно выполнить повторную работу по пайке для чипа и антенны после завершения процесса связывания чипа, что повысит выход чипа и снизит стоимость!
→ Уберите протестированный лист и повторите задания.


Q: При размещении макета считыватель автоматически обнаруживает или нам нужно вручную его запускать?
A: Да! Есть педаль переключения ногой. Оператор может легко нажать на переключатель, чтобы начать тестирование.

Q: Это оборудование показывает резонансную частоту или UID чипа?
A: Номер UID каждого чипа будет обнаружен и показан на ЖК-окне машины. В то же время результаты тестирования, включая UID, рабочие параметры (название ID задачи, макет, рабочая модель, номер порта, дата, протокол, тип чипа, количество хороших тестов и общее количество и т. д.) и другая информация системы, будут четко отображаться на экране ПК.

Дефектный чип или нефункциональный транспондер будет указан красным блоком на ПК, в то же время красный индикатор LED будет включен на платформе тестера вкладок синхронно.

Q: Какой вид RFID-протокола и чипа поддерживается на этом тестере?
A: Протоколы, такие как ISO 14443A или B, или 15693 или Felica или NFC, также работают на некоторых микропроцессорных картах (CPU), например, на умных картах JCOP. Пожалуйста, свяжитесь с нами, чтобы получить список доступных типов чипов.
Кроме того, мы можем помочь клиенту разработать новый чип на основе листового тестирования. Это услуга по мере необходимости.

Q: Какие типы чипов он может обнаружить для чтения / записи (кодирования)?
A: Как уже упоминалось, мы поддерживаем большинство H.F чипов на глобальном рынке для тестирования. Кроме того, наша система поддерживает задачу инициализации кодирования для некоторых H.F RFID-чипов, таких как ISO 14443A Mifare1K, Mifare 4K, Mifare Ultralight и ISO 15693 ICODE SLI. Это повышает эффективность производства для некоторых ключевых задач по записи.

На данный момент мы не рекомендуем выполнять персонализированное кодирование данных с помощью нашего тестера и кодировщика листов из-за некоторых причин.

Q: Можем ли мы переработать и интегрировать тестера и кодировщика RS101 Inlay в нашу систему?
A: Да, вы можете свободно провести переработку!! Мы предоставим вам набор средств разработки программного обеспечения (SDK), API и необходимую техническую поддержку по запросу!

Вы можете разработать программное обеспечение для кодирования чипов самостоятельно. Данные могут быть сохранены в онлайн-базе данных (SQL).

Q: Где я могу получить видео, чтобы лучше понять это?
A: Да, вы можете посмотреть, как это работает, и посмотреть видео по ссылке для более полного понимания!
YouTube ( https://www.youtube.com/watch?v=maZdwgSOdh0 )
Или Dropbox https://www.dropbox.com/s/srffue77feu7jkv/Video_20130922_inlay%20tester.mp4

Коммерческие Часто Задаваемые Вопросы
Q: У вас есть продажи или сервисный партнер в моем районе?
A: Пожалуйста, отправьте нам быстрый запрос по электронной почте inquiry@RSID-Solutions.com с вашими полными контактами, также опишите ваши требования и макет листа для нашей быстрой оценки. Наша команда свяжется с вами в течение 24 часов и сообщит, с какой компанией и каким лицом вы можете работать.

Мы надеемся на наличие большего количества партнеров по продажам на глобальном рынке смарт-карт и RFID. Если вам интересно работать вместе, не стесняйтесь связаться с нами по адресу sales@RSID-Solutions.com!

Q: Как я узнаю и получу цену или вашего сервисного партнера поблизости от меня?
A: После получения вашего запроса на коммерческое предложение, мы оценим ваши потребности и отправим вам предложение по электронной почте. Если у нас есть сервисный партнер в вашей стране, мы попросим нашего партнера связаться с вами в ближайшее время.
Надеемся, что вам понравится Не только тестер класса мирового уровня, а также замечательное обслуживание!

Q: Насколько быстро я могу получить машину после подтверждения заказа?
A: Обычно 30 дней после подтверждения заказа. Срок выполнения может быть дольше, если клиенту требуется особый запрос на настраиваемый чип или программные функции. Давайте обсудим каждый случай!

Часто задаваемые вопросы об обслуживании
Q: Как вы можете помочь нам в случае возникновения проблемы?
A: Тестер инлея - это машина высокого индустриального уровня, после жестких 20 миллионов тестов и передовой сборки. Уровень отказов очень ограничен.
Мы подготовим достаточное количество запасных частей, таких как педаль переключения ножной, предохранитель и т. д., при отправке заказа.

В случае возникновения проблемы и подтверждения причины отказа, мы предоставим вам некоторое оборудование, например, главную плату с вводом/выводом и любую замену. Наш инженер может помочь вам с удаленным анализом и разобраться в ситуации. Вы также можете отправить машину на ремонтный сервис.

Q: Каковы условия вашей гарантии?
A: Обычно 1 год после продажи. Мы предоставим обслуживание и ремонт на всю жизнь.
